Idraulica delle punte da perforazione per roccia: come la progettazione del lavaggio migliora le prestazioni di perforazione
Una punta da trapano per roccia non si limita a frantumare la roccia. Deve anche rimuovere rapidamente e in modo costante i detriti di perforazione dal fondo del foro. Se i frammenti di roccia rimangono intorno alla punta, vengono ulteriormente frantumati, l'energia di perforazione viene sprecata, la penetrazione rallenta e la produzione di polvere può aumentare.
Questo rende la progettazione del sistema di lavaggio una parte importante dell'ingegneria delle punte da perforazione per roccia. La forma delle scanalature di lavaggio, la direzione degli scarichi di acqua o aria e la rotazione della punta influenzano l'efficienza con cui i detriti vengono espulsi dal foro.
Perché la rimozione dei residui di potatura è importante
Durante la perforazione a percussione, i bottoni o gli inserti in carburo frantumano la roccia in frammenti. Questi frammenti devono essere spostati dal fondo del foro, attraverso i canali di lavaggio della punta, e fuori dal foro di perforazione.
Quando la rimozione del materiale è inadeguata, i detriti si accumulano sul fondo del foro. La punta, quindi, colpisce ripetutamente materiale già frantumato anziché impegnarsi su roccia fresca. Questo crea diversi problemi:
Tasso di penetrazione inferiore.
Maggiore consumo energetico per metro perforato.
Usura più rapida del carburo e dell'acciaio delle punte.
Aumento del calore sulla superficie di taglio.
Maggiore presenza di polveri sottili e visibilità ridotta.
Maggiore rischio di inceppamento della punta o di perforazione instabile.
Un lavaggio efficiente contribuisce a rendere ogni impatto più efficace. Inoltre, mantiene la punta più fresca e protegge la batteria di perforazione da vibrazioni e carichi inutili.

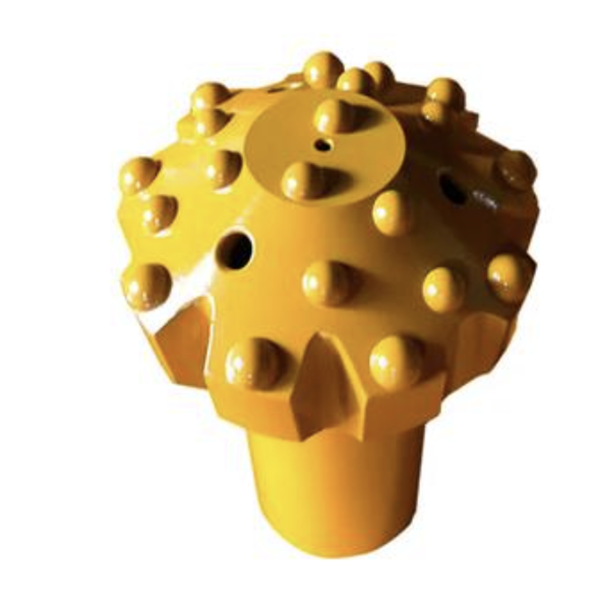

Design tradizionale con scanalatura di raccordo
Molte punte da trapano tradizionali per roccia utilizzano scanalature di lavaggio sostanzialmente parallele all'asse della punta. Questa configurazione garantisce un passaggio di flusso libero ed è semplice da realizzare. Tuttavia, non sempre rispecchia il percorso effettivo del fluido carico di detriti durante la perforazione.
Una punta da trapano per roccia non rimane ferma. Impatta, ruota e avanza contemporaneamente. Di conseguenza, l'acqua o l'aria che trasporta particelle di roccia seguono un percorso curvo anziché un percorso assiale rettilineo. Più velocemente ruota la punta, più intenso può diventare questo effetto rotazionale.
Se la geometria della scanalatura non favorisce il movimento naturale del flusso di lavaggio, la resistenza aumenta. Di conseguenza, è necessaria più energia per trasportare i detriti attraverso la scanalatura e verso l'alto nel foro.
Geometria ottimizzata delle scanalature
Una scanalatura di lavaggio aerodinamica è progettata per convogliare acqua, aria e detriti lungo un percorso di flusso più regolare. Invece di trattare la scanalatura come un semplice canale rettilineo, il progetto tiene conto dell'effetto combinato del flusso di lavaggio assiale e della rotazione della punta.
L'angolo di scanalatura più adatto dipende da diversi fattori:
Velocità di rotazione dei bit.
Diametro della punta.
Mezzo di lavaggio: acqua, aria o un sistema combinato.
Diametro del foro e profondità di perforazione.
Tipo di roccia e dimensione del taglio generato.
Progettazione della superficie di contatto e disposizione dei pulsanti.
In termini pratici, velocità di rotazione più elevate possono richiedere un angolo di scanalatura più pronunciato perché il flusso dei detriti ha una componente circonferenziale più forte. La perforazione a velocità inferiori può richiedere un angolo minore. L'obiettivo è ridurre la turbolenza e l'inutile resistenza al flusso, mantenendo al contempo un'area di passaggio sufficiente per una rimozione efficace dei detriti.
Anche la direzione del foro di scarico è altrettanto importante
La posizione e la direzione dei fori di lavaggio influenzano l'efficacia con cui i detriti vengono rimossi dalla superficie di taglio. I fori di lavaggio sulla superficie di taglio contribuiscono a spostare le particelle più fini verso l'esterno, dalla zona centrale. I fori di lavaggio nelle scanalature possono invece favorire il trasporto di questo materiale nel flusso di ritorno principale.
Se questi due flussi si oppongono, si verifica una perdita di energia e i detriti possono circolare o depositarsi vicino all'area di misurazione. Una progettazione migliore coordina la direzione delle uscite in modo che i percorsi di flusso si supportino a vicenda.
L'obiettivo non è semplicemente la massima pressione dell'acqua. Un lavaggio efficace si ottiene utilizzando la pressione disponibile in modo efficiente. Un sistema ben progettato può dirigere il flusso verso le aree in cui è più probabile che si accumulino i detriti, in particolare vicino al bordo del fondo del pozzo e lungo la sezione di misura.
Vantaggi dell'idraulica Better Bit
Una geometria di lavaggio ottimizzata può offrire diversi vantaggi operativi:
Rimozione più rapida dei detriti rocciosi.
Tasso di penetrazione più elevato.
Minore necessità di rimacinazione del materiale rotto.
Riduzione della temperatura della superficie di contatto della punta.
Maggiore durata degli utensili in carburo e del corpo in acciaio.
Condizioni di perforazione più stabili.
Minore produzione di polveri sottili sospese nell'aria.
Il risultato è un utilizzo più efficiente dell'energia d'impatto della trivella. Invece di frantumare ripetutamente i detriti più fini, la punta può mantenere il contatto con la roccia fresca e avanzare in modo più efficace.
Nell'uso sul campo, il miglioramento effettivo dipende dalle condizioni della roccia, dai parametri di perforazione e dall'intero sistema di perforazione. Una punta progettata per funzionare bene in roccia dura e asciutta potrebbe richiedere caratteristiche di lavaggio diverse in terreni morbidi, fratturati o acquiferi.
Il progetto deve essere compatibile con l'intero sistema di perforazione.
Il design del sistema di lavaggio non può essere separato dal resto della punta. La disposizione dei pulsanti, la forma della superficie, la protezione del calibro, il diametro della punta e le impostazioni del trapano influiscono tutti sulle prestazioni idrauliche.
Ad esempio, una punta con scanalature di lavaggio eccellenti potrebbe comunque avere prestazioni scadenti se l'alimentazione idrica è insufficiente, il foro di lavaggio dell'asta è ostruito o la squadra di perforazione utilizza impostazioni di avanzamento e rotazione inadeguate. Allo stesso modo, la forma corretta delle scanalature deve essere compatibile con la pressione disponibile e il volume di detriti previsto.
I produttori di utensili dovrebbero utilizzare test di laboratorio, analisi del flusso dei fluidi e prove sul campo per valutare i nuovi modelli di punte. I team di perforazione dovrebbero monitorare la velocità di penetrazione, il livello di polvere, l'usura della punta, le prestazioni di lavaggio e le condizioni del foro quando confrontano le diverse opzioni di punte.
Un percorso di flusso migliore favorisce una perforazione migliore.
L'efficienza della perforazione nella roccia non è determinata solo dalla potenza d'impatto o dalla qualità del carburo. Anche il modo in cui acqua, aria e detriti si muovono intorno alla punta è altrettanto importante. Una punta con scanalature aerodinamiche e fori di lavaggio coordinati può ridurre la resistenza al flusso, pulire il fondo del foro in modo più efficace e migliorare l'efficienza di ogni impatto.
Per miniere, cave e imprese edili, la scelta di una punta con una geometria di lavaggio ben progettata può ridurre l'usura, migliorare la produttività e favorire operazioni di perforazione più sicure e pulite.
